一、8051核心板電路

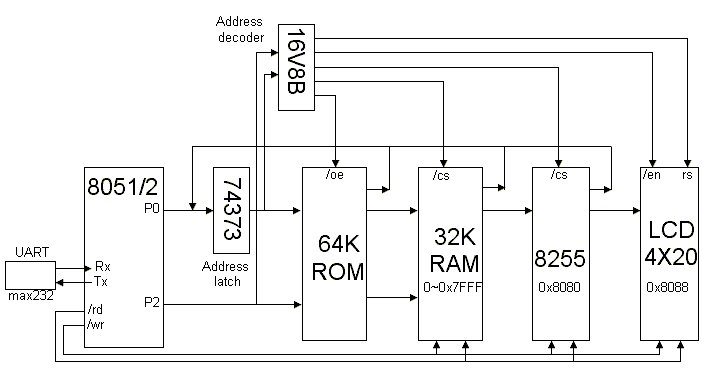

這個電路是一塊8051核心板的電路，上面接有外部rom、外部ram、8255、lcd module(4x20)。

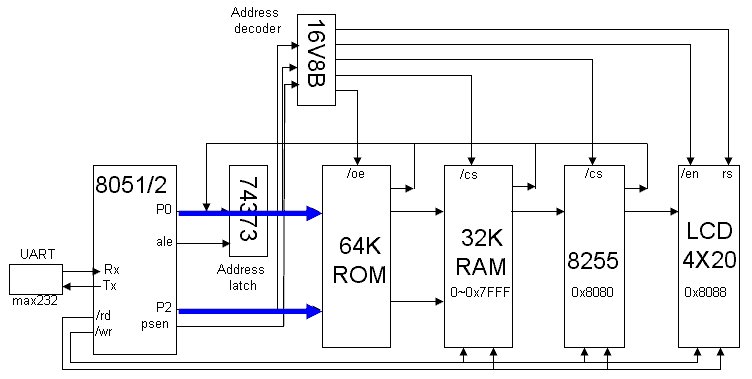

一、位址輸出時序
輸出程式計數器PC的值到P0、P2上。

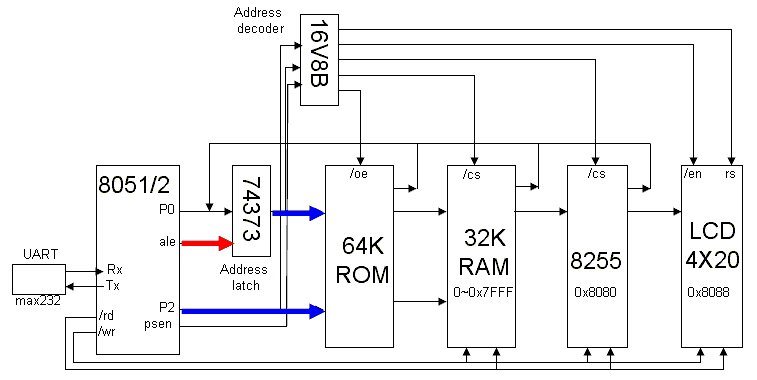

二、位址拴鎖時序
輸出位址拴鎖信號ale到74373以鎖住目前在P0上的低位元組位址值。

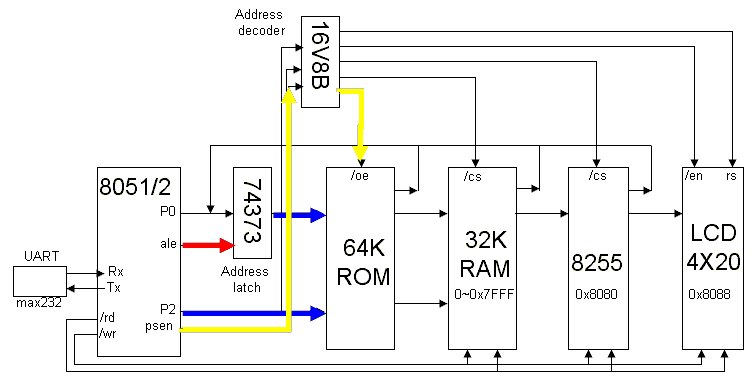

三、程式碼讀取信號時序
輸出psen信號，rom接收到就會將rom data輸出到系統匯流排上。

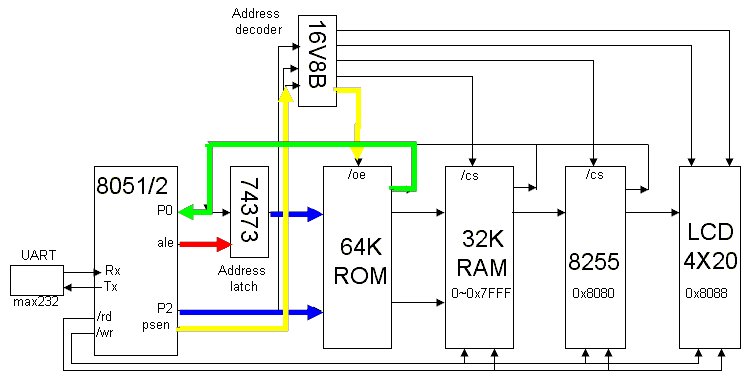

四、rom程式碼輸出信號時序
唯讀記憶體rom將rom data輸出到系統匯流排上，8051的P0會把資料接受當成指令參數並執行之。

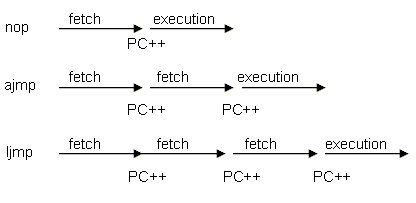

五、指令抓取範例
8051的指令屬於複雜指令集架構(cisc)，指令的長度不一定一樣。當8051抓取的指令的第一個機械碼的時候，就要解出後面還有幾個參數要抓取，並進行抓取的動作。每次指令抓取(fetch)的時間應該是2 clock，我以nop、ajmp、ljmp這3個指令來解釋8051指令的抓取與執行。

每一個fetch都是上面四個時序的連續動作

指令nop是一個1 byte的無動作指令，8051必須先到 ROM中抓取指令，這個指令抓取需要2 clocks。之後，在8051裡面花10 clocks 執行該指令。這樣的過程總共需要12clocks。

指令ajmp是一個2 bytes的跳躍指令，8051必須到先到ROM中抓取指令。因為匯流排是8位元，所以必須抓兩次，需要4 clocks。之後，在8051裡面再花20 clocks執行該指令。共需要24clocks。

指令ljmp是一個3bytes的跳躍指令，8051必須到先到ROM中抓取指令。因為匯流排是8位元，所以必須抓三次，需要6 clocks。之後，在8051裡面再花20clocks執行該指令。共需要24clocks。

如果我們想要到一個ajmp可以到達的地方卻用ljmp去寫的話，雖然結果都一樣，但是ljmp會花費更多的程式碼去執行這樣的指令。
