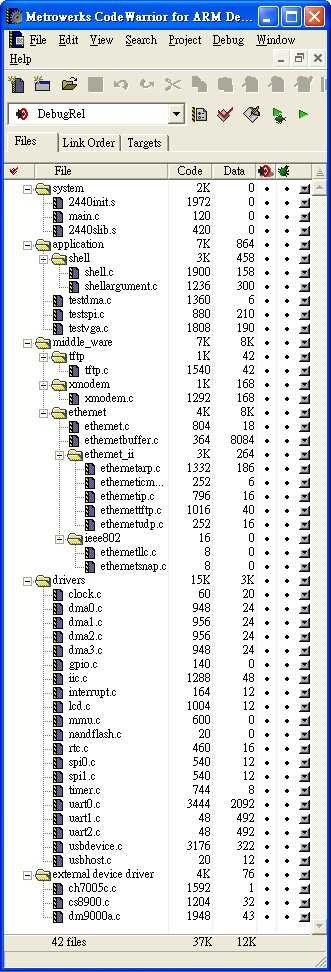

BOOTLOADER 又名載入器，用來載入並執行作業系統。這個 BOOTLOADER 支援 XMODEM 和 TFTP 的載入程序。 這是 ADS 1.2 的編輯畫面，詳列這支 BOOTLOADER 程式的程式碼檔案列表。

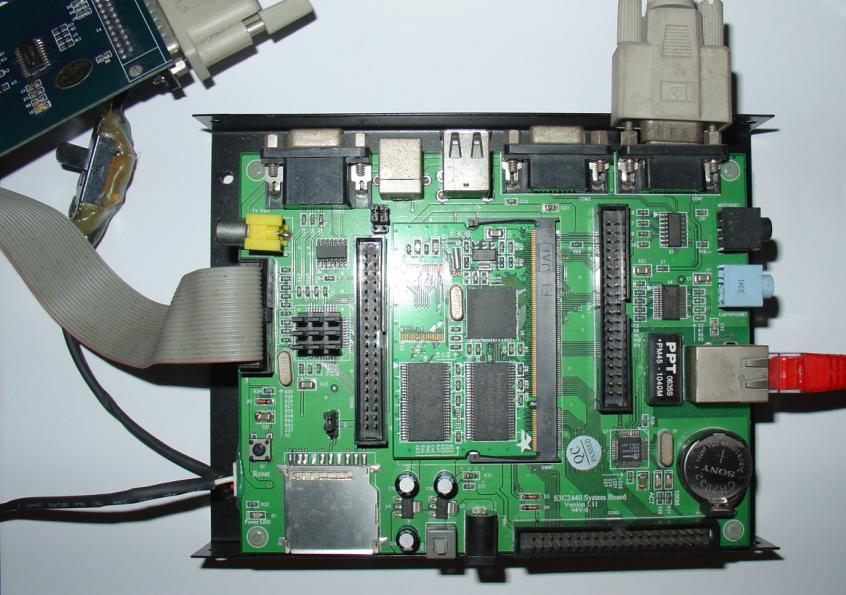

這是開發板的運作畫面，接有 JTAG 的 WIGGLER 電路板、串列埠線、網路線。
|
|
XMODEM 是一種透過串列埠的資料傳輸協定。 筆者使用 SecureCRT 作為列埠傳輸軟體。 XMODEM 使用資料封包 128 位元組或1024位元組，傳輸必須先設定 128 位元組。 這是開發板的命令列。

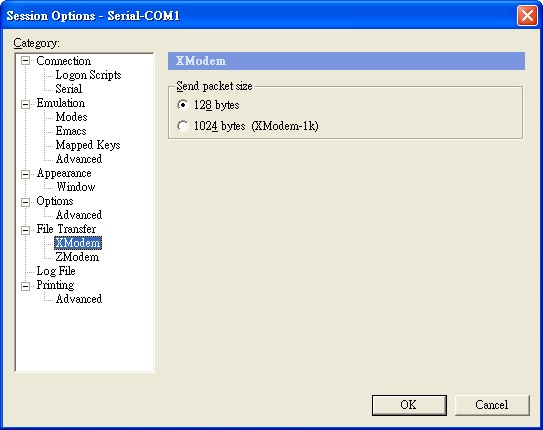

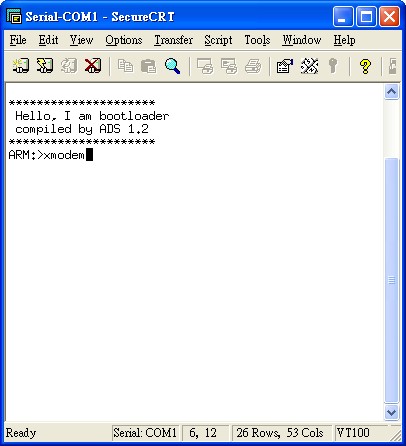

這是 SecureCRT 的命令列。 設定 XMODEM 資料封包為 128 位元組。 執行 xmodem，這時開發板會接受到 xmodem 命令，開始執行 xmdoem 的接收程序。 點入目錄 Transfer 的 Send Xmodem 子項目，挑選要上傳的檔案。

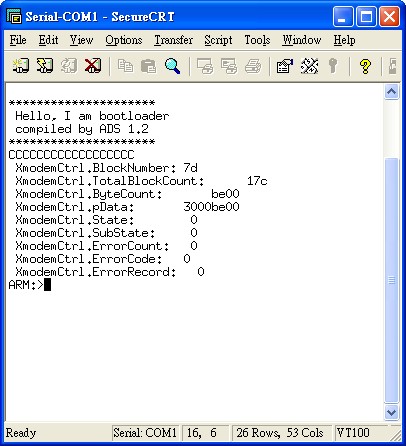

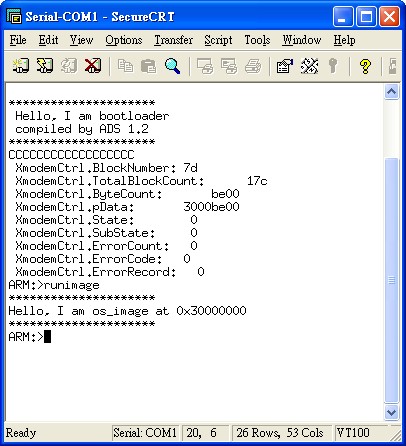

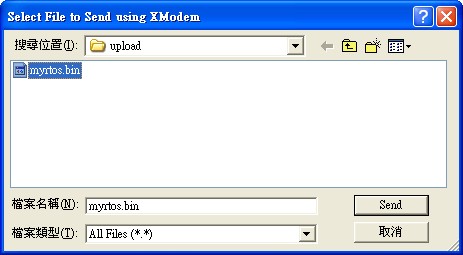

這裡是挑選檔案 myrtos.bin，路徑是 C:\Program Files\SecureCRT\upload。這也就是說，要把編譯好的 myrtos.bin 複製到這個目錄。 資料上傳開始畫面。 資料上傳成功畫面。 執行 runimage 命令，程式會從 bootloader 跳躍到 myrtos.bin，執行新上傳的作業系統。 |
|
這裡說明 TFTP 的操作方式。 超級終端機設定鮑率 19200，打開 S3C2440 開發板電源，執行 tftp 命令，BOOTLOADER 進入 TFTP 資料接受程序。
將 PC 端網路設定為 192.168.2.1，開發板本身的網址已經固定為 192.168.2.2。打入 TFTP 指令，將作業系統映像傳送到開發板。
TFTP 資料傳送完畢，顯示成功訊息。接著，輸入 runimage 命令，執行上傳的作業系統。
|
