VIVI 是一種 LINUX 載入器，由韓國 MIZI 公司發表。 VIVI 使用 GCC 2.95.3 for ARM 的交叉編譯器編譯程式碼。 編譯 VIVI 之前，必須先將 arm-linux-gcc-2.95.3.tgz 安裝到 LINUX。 arm-linux-gcc-2.95.3.tgz 可以在網路上找到並下載。 |
|
因為我使用的開發板是用 NANDFLASH 起動。 VIVI 必須先燒錄到 NANDFLASH。 當完成了 VIVI 的燒錄，並起動執行，準備燒錄 LINUX 時，我發現 VIVI 無法在我的開發板上正確的執行 bon part 0 192k 2m 的命令。 VIVI 無法執行磁區分割。所以我走了另一條路，偵錯 VIVI。 |
|
為了偵錯 VIVI，我先將自己寫好的支援 TFTP 和 XMODEM 的 BOOTLOADER 燒錄到開發板。
再將編譯好的 VIVI 映像下載到開發板執行。
|
|
1.以 root 登入 LINUX。 |
|
使用 VIRTUALBOX 安裝 UBUNTU 10.10 DESKTOP，WINXP 的硬體平台最好是 INTEL PENTIUM DUALCORE 以上的 CPU，以免兩個作業系統使用同一顆 CPU 而拖慢整體效能。
不過筆者並沒有使用 DUALCORE，而是使用 INTEL P4 2.8G 的 CPU，安裝 UBUNTU 10.10 DESKTOP。
雖然速度慢，至少所有的操作都在同一部電腦上，比較省電。

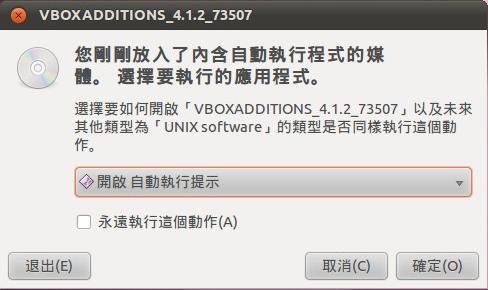

接下來，點入 VIRTUALBOX 目錄的裝置的安裝 guest additions 項目，準備安裝和 WINXP 的共享目錄。 VIRTUALBOX 會在 UBUNTU 上新增 VBOXADDITIONS 套件。這是一個光碟形式的檔案系統。 開啟自動執行提示，按確定。準備安裝 VBOXADDITIONS 套件。

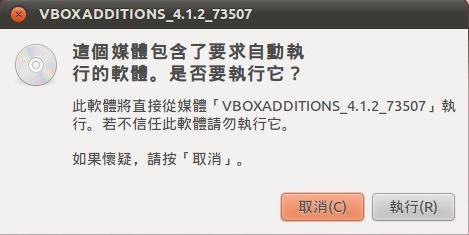

按確定，執行 VBOXADDITIONS 套件。

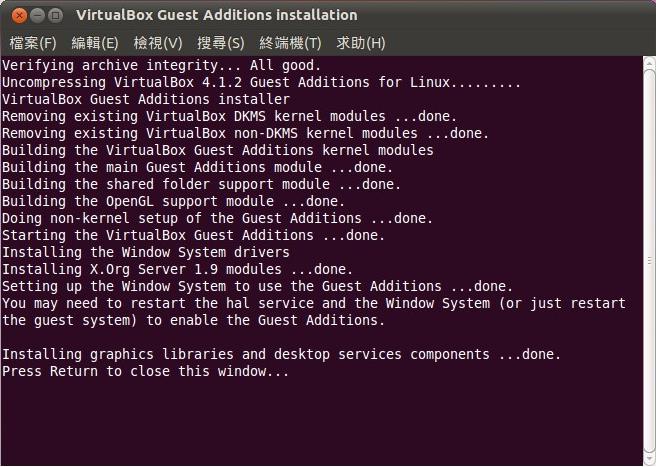

VBOXADDITIONS 套件的安裝過程與安裝完成畫面。
回到 WINXP，建立目錄 C:\ORACLE\vmshare，做為 UBUNTU 和 WINXP 之間公享的目錄。這個目錄中的檔案將可以同時由 UBUNTU 和 WINXP 讀寫。

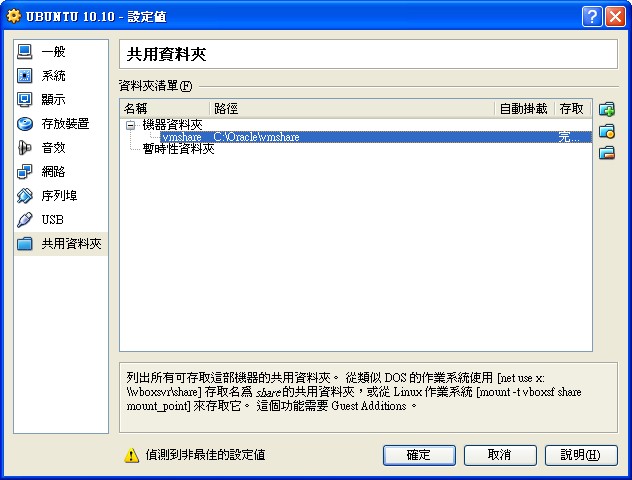

點入 VIRTUALBOX 的裝置的共享資料夾，選擇目錄 C:\ORACLE\vmshare，勾選自動掛載和永久性，按確定。
之後，VIRTUALBOX 的共享資料夾就會出現 C:\ORACLE\vmshare 這個目錄，按確定。

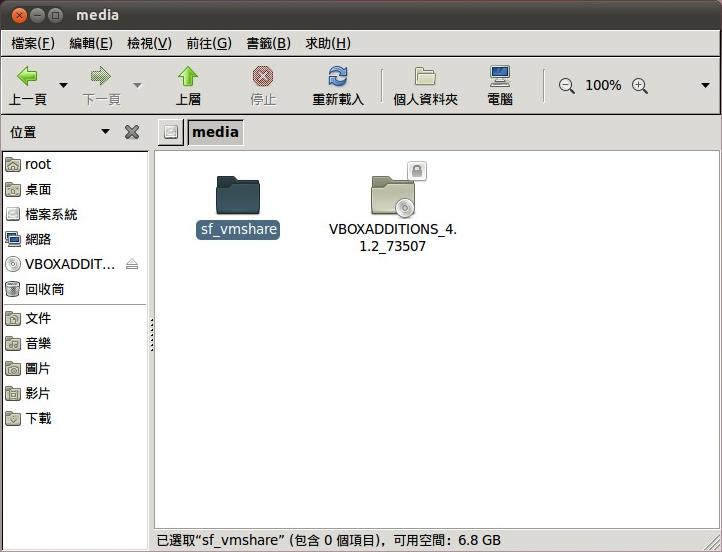

將 VIRTUALBOX 的 UBUNTU 重新開機，打開"位置"的"電腦"，進入 /Media 會看到 sf_vmshare，就是 WINXP 上的 C:\ORACLE\vmshare。

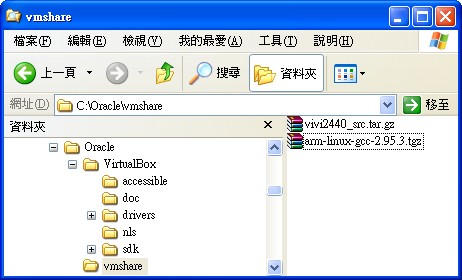

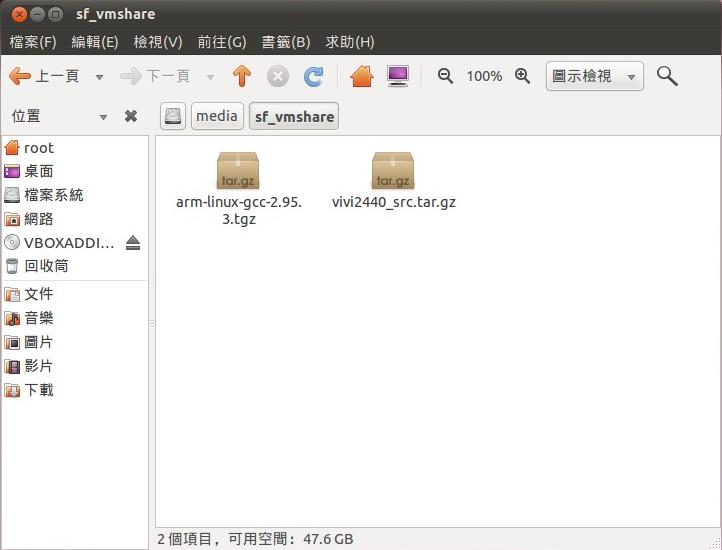

回到 WINXP，將 arm-linux-gcc-2.95.3.tgz 和 vivi2440_src.tar.gz 複製到這個目錄。 進入 sf_vmshare，就可以看到這兩個檔案，沒有看到的話，點入視窗的"檢視"的"重新載入"，即可看到。
|
|
使用實機跑 LINUX，筆者選用 FEDORA 15，原因是 FEDORA 的資源比 UBUNTU 豐富，而且視窗系統不會挑顯示晶片。 UBUNTU 需要更高階的顯示晶片才能運作順利。 安裝 arm-linux-gcc-2.95.3.tgz，並解壓縮 vivi2440_src.tar.gz。

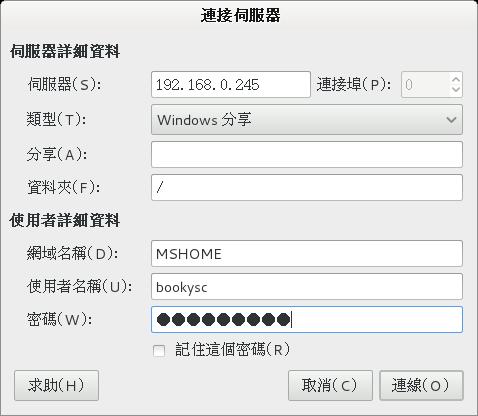

設定網路分享功能，連接到 WINXP 的網路芳鄰，以便從 LINUX 取得編譯好的 VIVI 映像。

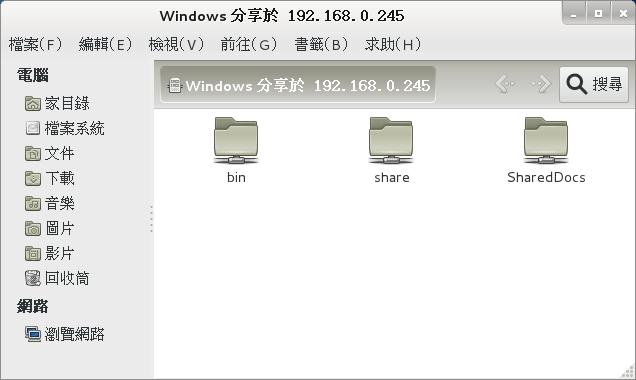

按下"連線"，即可出現 WINXP 分享的目錄視窗。 之後，只要將編譯好的 vivi.nand 複製到 bin 目錄，即可由 WINXP 將 vivi.nand 透過 TFTP 上傳開發板。
|
|
修改 VIVI 的部份，有一個地方要先改。 |
|
使用 WINXP 將編譯好的 VIVI 映像上傳到開發板。
WINXP 必需有兩個網路卡，一個接區域網路(192.168.0.245)，一個接開發板(192.168.2.1)。開發板的網路 IP 是 192.168.2.2。 |
|
檢視 VIVI 程式碼，修改並測試 VIVI。
目錄 arch 有檔案 config.in、Makefile、vivilds.in。
目錄 arch/S3C2440 有檔案 head.S、mmu.c、proc.c、nand_read.c、smdk.c、smdk2440_test.c。
目錄 arch/def-configs 有檔案 smdk2440。smdk2440 是 VIVI 的內定組態檔。執行 make menuconfig 時，要將其載入。 目錄 drivers 有目錄 mtd、net、serial。
目錄 init 有目錄 main.c、version.c。
目錄 lib 有目錄 boot_kernel.c、command.c、ctype.c、exec.c、heap.c、load_file.c 、memory.c、memtst.c、misc.c、printk.c、reset_handle.c、string.c、time.c。
目錄 mylib 有目錄 vgadriver.c，提供 lcd 和 vga 函式庫。 目錄 net 提供 tcpip 堆疊和 tftp 等網路指令。
目錄 scripts 提供 menuconfig 的函式庫，包括目錄項目的屬性等。 目錄 util 提供 LINUX 環境下的工具程式，不屬於 VIVI 映像。
|
|
經過了一番的努力，筆者找到 VIVI 的蟲。筆者感覺這隻蟲像是惡意的蟲，不像是 VIVI 應該會有的蟲。 原來的程式碼。
更正後的程式碼。
第七行必須加入 mtd=mtd_nget(0)，以給定 mtd 的指標值。否則後面就全部出錯了。 |
|
修正 VIVI 後，重新編譯，並將 VIVI 燒錄到開發板。
動作二 > load flash vivi x
動作三 > load flash kernel x
動作四 > load flash root x
|
|
這個開發版也可以使用 VIVI 進行 LINUX 的燒錄。
使用 net ping 測試遠端電腦是否正常運作。這個指令動作失敗了，不過筆者的電腦端的網路是有反應的，可能是 VIVI 的 ping 只測試一次，所以失敗了就放棄了。
在進行網路燒錄 LINUX 之前，必須在遠端點腦上先啟動 TFTP SERVER。
燒錄步驟一，執行 net tftp 192.168.1.156 0x30008000 zImage。從遠端電腦的 tftp server 取得檔案 zImage。
燒錄步驟二，燒錄 LINUX 核心映像 zImage。
燒錄步驟三，執行 net tftp 192.168.1.156 0x30008000 root_china.yaffs。從遠端電腦的 tftp server 取得檔案 root_china.yaffs。
燒錄步驟四，燒錄 LINUX 根檔案系統 root_china.yaffs。
重新開機後，就可以運行 LINUX。
|
